DR1200 Din导轨安装变频滤波器

• 255滤波器阶跃，DIP开关设置，范围：0.2 Hz~127 500Hz
• 订购时需指定基频阶跃
• 通用DIN导轨安装
• 通电指示
• AC/DC 耦合
• 订购时低通/高通固定
• 可调增益1,2,5步至 x1000 (+60dB)
• 螺丝端子连接
• IEPE信号调节（24VDC，4mA–可调节至10mA）
• 9–30 VDC电源输入–非常适合+24 V DC
• 标准输入：AC/DC、单端/差动、IEPE

可选功能

• +/-50% DC 电压输出失调
• 4-20mA输出、电流宿和电源。
• 通过10/32UNF连接器的电荷放大器
• 10/32UNF可选微点输入连接器

DR系列滤波器典型应用

• 抗混叠滤波器
• 声音和振动测试
• 工业测量降噪
• 频带限制
• 信号重构
• 通信系统
• 数据采集系统
• 信号优化
• 4-20mA 系统
• 工业加速度计电荷放大器

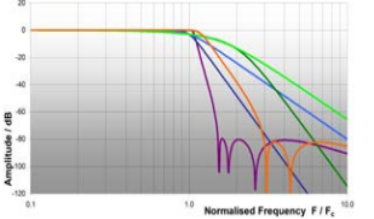

DR1200和DR1600产品均提供滤波器响应装置，可在订购时指定。

05 4极巴特沃斯，24 dB/倍频程，单调阻带。

03 8极巴特沃斯，48 dB/倍频程，单调阻带。

09 4极贝塞尔，24 dB/倍频程，单调阻带。

07 8极贝塞尔，48 dB/倍频程，单调阻带。

01 椭圆抗混叠型响应装置，94 dB/倍频程，-90 dB阻带。

41 通用平坦、线性相位、52 dB/倍频程、-80 dB阻带
